Altium designer导出PCB

工具/原料

  • Altium designer
  • win10
  • 虚拟打印机 - 安装福昕阅读器或者win10自带虚拟打印机即可

方法/步骤

  1. 1

    方法一、smart pdf（智能导出）

    Altium designer导出PCB
  2. 2

    这种方法遇到中文，需要先把系统字体设置为宋体，中文字体也设置为宋体，在执行smart PDF导出

    Altium designer导出PCB
  3. 3

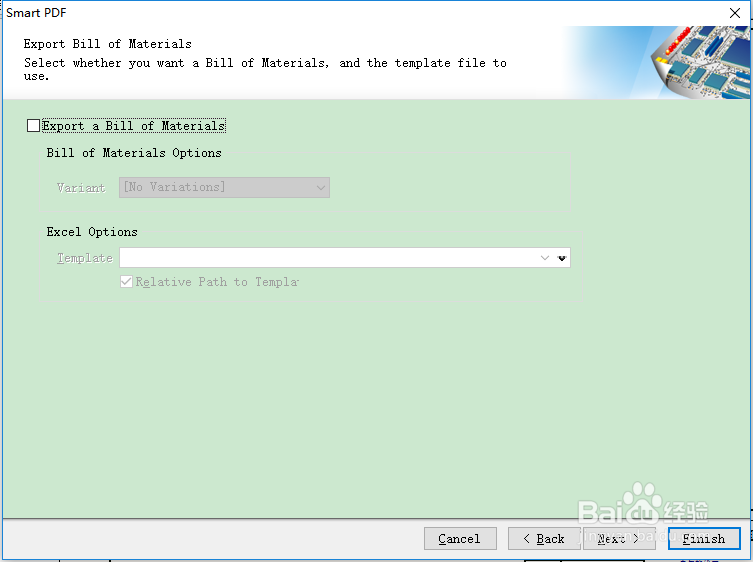

    然后各个页面根据自己的需求选择，点击next(下一步)。

    Altium designer导出PCB
    Altium designer导出PCB
    Altium designer导出PCB
    Altium designer导出PCB
    Altium designer导出PCB
  4. 4

    方法二、虚拟打印

    打开page setup（页面设置）

    Altium designer导出PCB
  5. 5

    根据自己的需要设置页面，最后点击print（打印）

    Altium designer导出PCB
  6. 6

    选择虚拟打印机，设置个人参数，点击ok

    Altium designer导出PCB
  7. 6
    本页面未经许可获取自百度经验
  8. 7

    弹出pdf文件保存窗口，修改名称保存即可

    END
