creo4.0完成一个正三角模型

  • 原创
  • |
  • 浏览：1140
  • |
  • 更新：
  • creo4.0完成一个正三角模型1
  • creo4.0完成一个正三角模型2
  • creo4.0完成一个正三角模型3
  • creo4.0完成一个正三角模型4
  • creo4.0完成一个正三角模型5
  • creo4.0完成一个正三角模型6
分步阅读

使用creo完成一个100mm的正三角模型

工具/原料

  • 电脑
  • creo4.0

方法/步骤

  1. 1

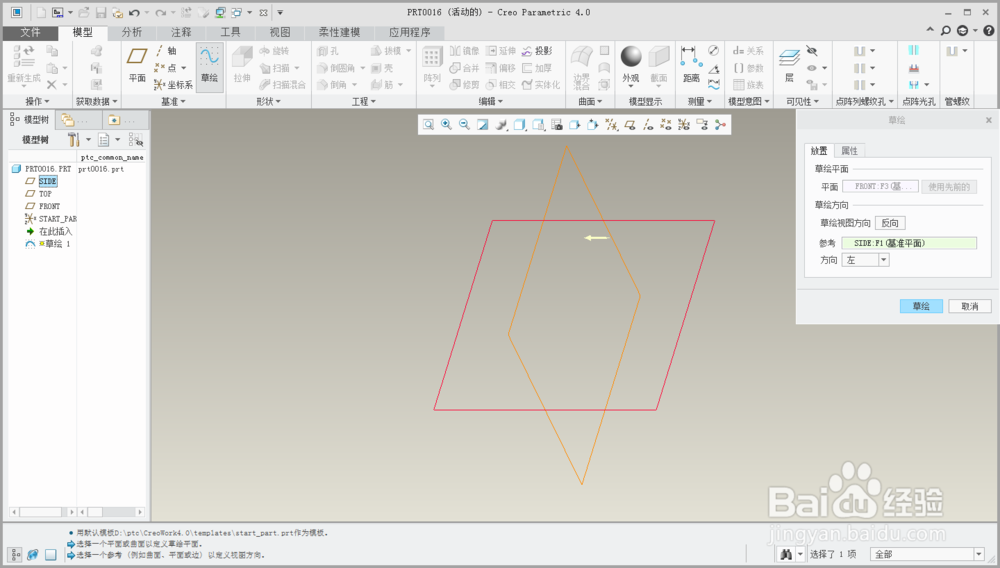

    打开creo4.0软件，新建一个模型，选择草绘平面front，进入草绘界面；如图所示：

    creo4.0完成一个正三角模型
  2. 2

    选择草绘中的线链命令，绘制三角形，此时不必要强调尺寸，完成草绘之后，根据约束及尺寸命令完成最终草绘，如图所示：

    creo4.0完成一个正三角模型
    creo4.0完成一个正三角模型
  3. 3

    点击完成草绘之后，点击成型命令中的拉伸，选择完成的草绘曲线，设定拉伸长度100mm，如图所示：

    creo4.0完成一个正三角模型
    creo4.0完成一个正三角模型
  4. 3
    此文章非法爬取自百度经验
  5. 4

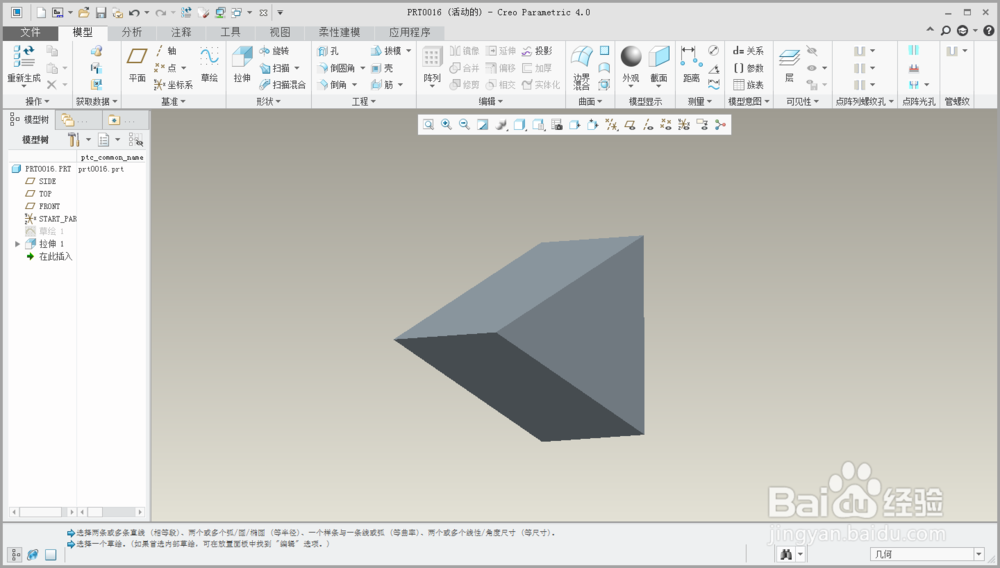

    当设定参数完成后，点击完成命令，完成三角形体的建模，具体效果如图所示：

    creo4.0完成一个正三角模型
