NI USB-6525是一款具有8个常开固态继电器输出的总线供电型USB设备，能切换60 VDC/30 Vrms的电压和每通道500 mA的最强电流。固态继电器输出适用于控制泵、闸、发动机和其他各种工业激励器。 NI USB-6525还具有从工业数字传感器读取8路±60 VDC通道间隔离的数字输入的特性。 1个数字输入通道可作为5 kHz、32位计数器。 USB-6525与NI-DAQmx驱动软件配合使用，提供了易用直观的编程界面。 NI USB-6525与NI LabVIEW、NI LabWindows™/CVI、ANSI C/C++、C#、Visual Basic .NET和Visual Basic 6.0兼容，与Windows操作系统配合使用。

工具/原料

NI MAX
LabVIEW
USB-6525
福禄克万用表
安捷伦电源

连接USB6525

1
NI 搭建数据采集DAQ系统，必须安装DAQmx驱动；
7NI DAQ（Data Acquisition）数据采集
1
该信息未经授权抓取自百度经验
2
安装完成后，将USB6525插入计算机，通过NI设备监视器，自动识别插入的硬件；
END

测试该设备

1
选择：测试该设备；
2
我们可以对设备的Port0继电器输出点进行手动测试；
3
我们可以对设备的Port1数字量输入点进行手动测试；
4
我们可以对设备的计算器输入点进行手动测试；
END

配置并测试该设备

1
配置并测试该设备，进进入了MAX
2
通过MAX里面的“设备引脚”可以查看USB-6525的各个引脚的定义；
3
通过MAX里面的重置可以对USB-6525进行“重置”操作；
4
通过MAX里面的自检可以对USB-6525进行“自检”操作；
5
通过MAX里面的“测试面板”可以对USB-6525进行端个测试：
6

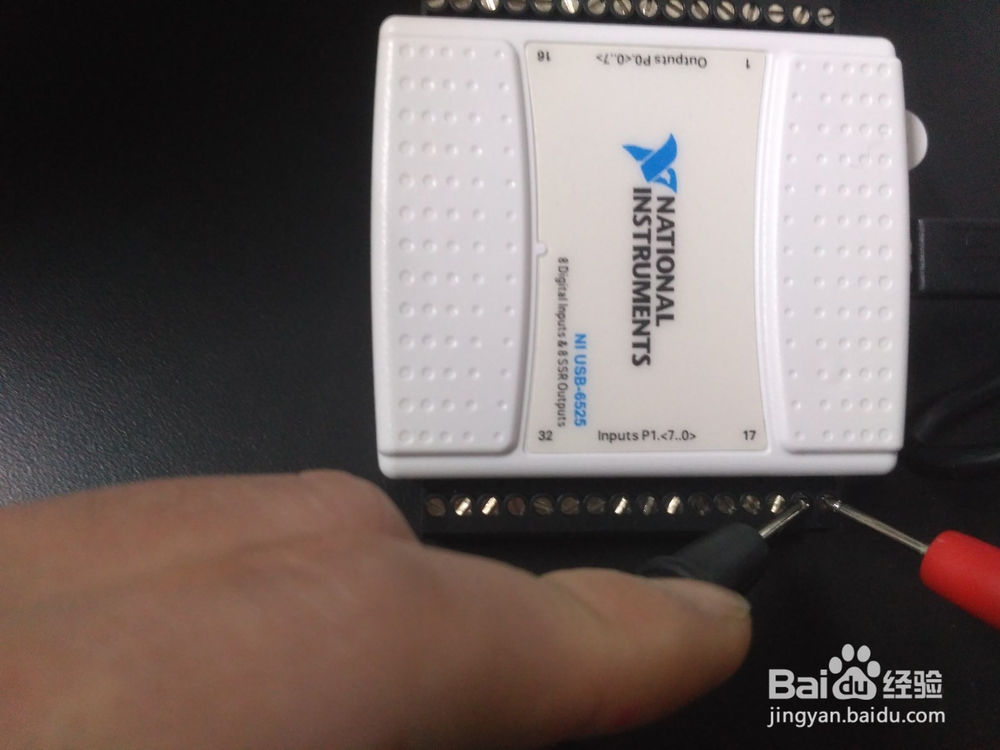

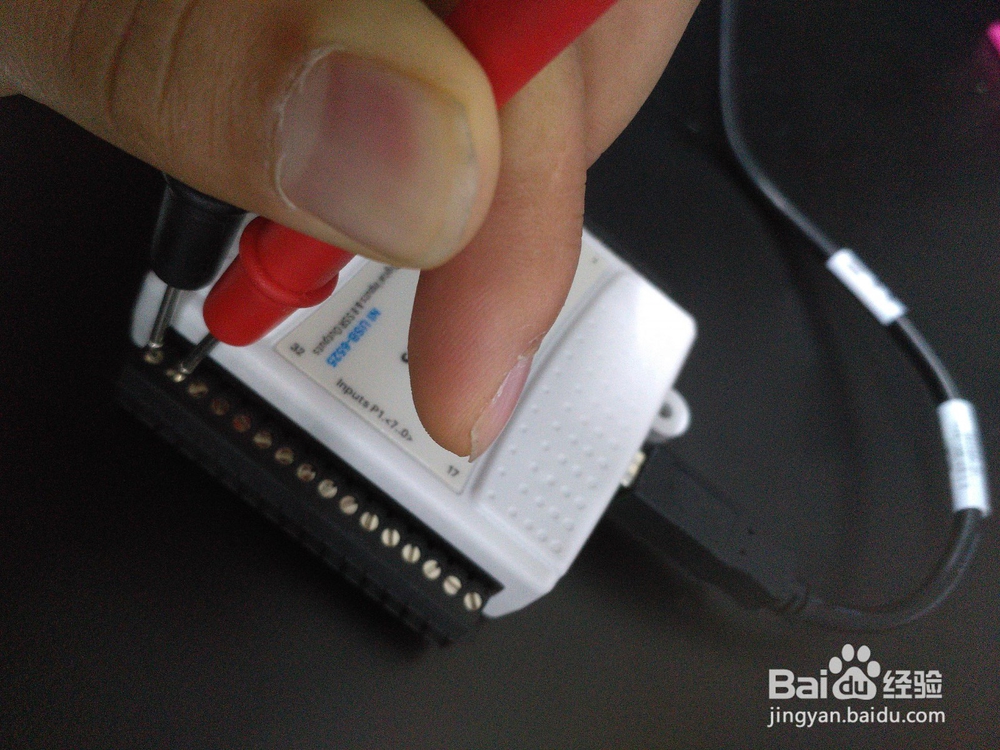

1)打开Port1，设置port0:line0的电平为高，此时用万用表测试P0.0A和P0.0B，此时万用表导通；
7
2)打开Port0，运行实时监测port0:line0的电平状态，此时安捷伦电源，调整电源输出为5V，然后分别将电源正负极连接到P1.7+/PFI0+和P1.7-/PFI0-；
8
3)打开计数器I/O,同样将安捷伦5V电源大概每隔1秒钟，间断的将电源正负极连接到P1.0+和P1.0-，此时每次遇到高电平的边沿信号，即计算器+1；
9
通过MAX里面的“创建任务”可以对测试任务：
10
1）选择采样信号-数字输入-端口输入;
11
2）选择需要操作的物理通道：Dev2(USB-6525)-Port1
12
3）输入任务名称；
13
4）点击左上方的运行安装，可以实时测试整个port1端口的line；
