pccad标注字号怎么改

CAD尺寸标注之后，有修改标注尺寸文字的需要，比如因为文字太小看不清楚，需要将其变大；或者是标注文字太大，显示相互叠加而看不清；对于少量文字修改，直接双击，利用特性就可以更改。

工具/原料

1

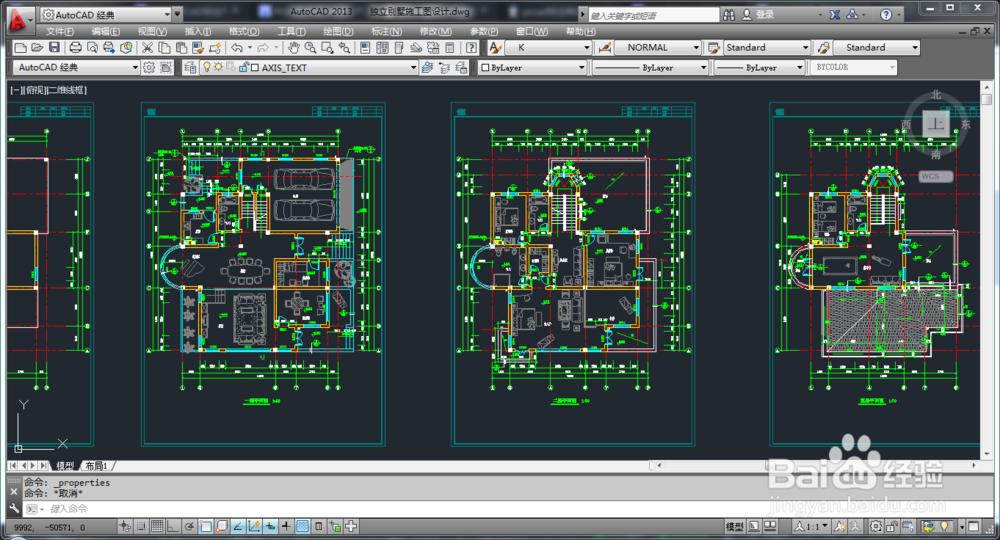

打开需要的图纸，下面以建筑设计图为例。
如下图：
2
选择标注，然后按键盘上的"ctrl+1"，注意“1”是“Q"键左上角那个。弹出对象特性，可以看到对像是属性等。
如下图：
3
在上面我们可以看到此对像的标注的样式为AXIS样式。可以重复上面的方法。查看一下是不是所有标注都是AXIS样式。如果是那就进入下一步和工作。按键盘“D”，按键盘“空格”确定。
如下图：
4
弹出标注样式管理器。
如下图;
5

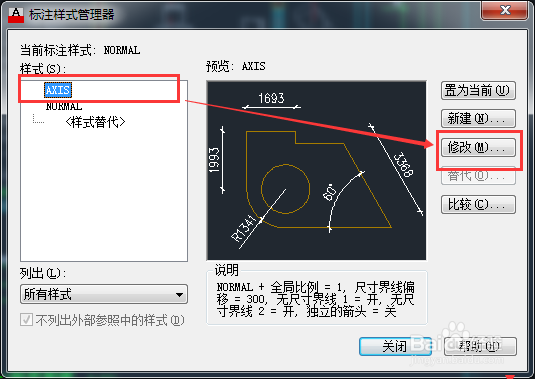

在弹出标注样式管理器中找到刚才的AXIS样式。选择AXIS样式，点击“修改”，
如下图：
6

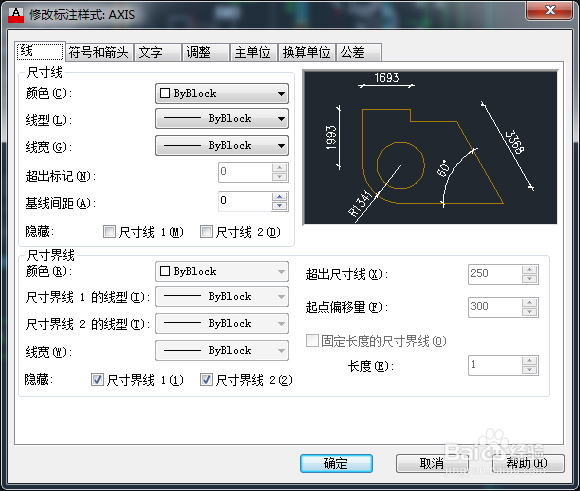

弹出修改样式窗口。
如下图：
7
在此我们可以修改标注的相关参数。但我就只以修改字体的字号大小。点击“文字”可以看到文字的高度为300，就修改它就行了。默认1：1的打印是2.5的字号高度。这里图纸是1:50。所以最低改成2.5*50打印才看得清楚。
如下图：
END
