SW（solidworks）等三维软件本身都具有尺寸驱动的功能，这有别于CAD等二维软件，你可以先绘制图形，再修改尺寸，图形跟着尺寸发生相应变化。
参数化建模可以理解为在尺寸驱动基础之上，构建参数变量，通过公式约束特征尺寸之间相应关系。本篇以圆柱这个模型，直径和长度两个特征尺寸来演示参数化过程。设定长度跟随直径变化，直接为变量。
方法/步骤
首先绘制完成一个直径20，长度100的圆柱，然后，同时显示尺寸名称。
![如何进行参数化建模圆柱]()
- 本页面未经许可获取自百度经验

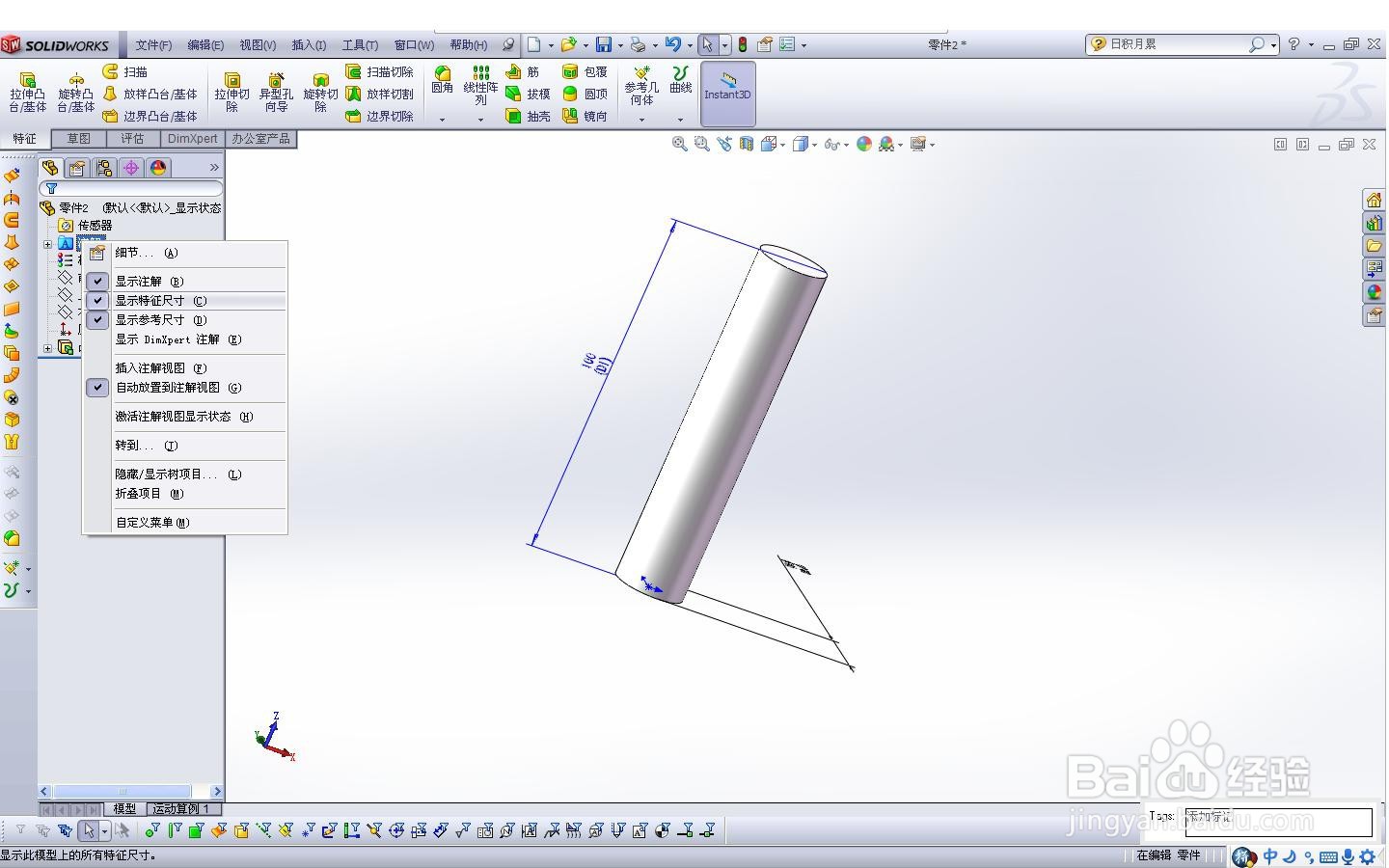

在左侧【注解】图标，右键出现快捷菜单，选择【显示注解】和【显示特征尺寸】，这样就可以在图形区看到特征尺寸和特征尺寸的名称
![如何进行参数化建模圆柱]()
在【菜单】方程式图标，打开方程式窗口。
![如何进行参数化建模圆柱]()
建立直径为全局变量。此处变量可以用汉字可以用字母。
在公式下面建立直径对应全局变量关系；长度与直径的关系公式。
![如何进行参数化建模圆柱]()
修改直径数值，发现模型随之发生相应变化。
![如何进行参数化建模圆柱]()
小结延伸：
参数建模可以配合软件二次开发，对于开发特征类似的新零件非常方便
