如何平滑三坐标标准件（底版）与对齐操作

原创
|
浏览：397
|
更新：2022-11-26 17:35

目前，GeomagicＤＸ软件是业界公认的逆向工程软件。三坐标标准件是HEXAGON三坐标测量机典型样件。如何通过DX软件对底板件逆向可以作为学生入门学习逆向的典型案例教程。底板逆向操作大致上可以分为三步-整体逆向、局部逆向、细节处理。对齐化操作作为底板逆向的准备阶段，也是所有零件进行逆向的准备，重要程度不言而喻。

工具/原料

dell3050
windows7
DX5.1

方法/步骤

1
导入点云模型。软件启动后可采用两种方法导入扫描点云模型，点云模型拖入软件工作窗口中，或者，【插入】-【导入】扫描点云模型。
2

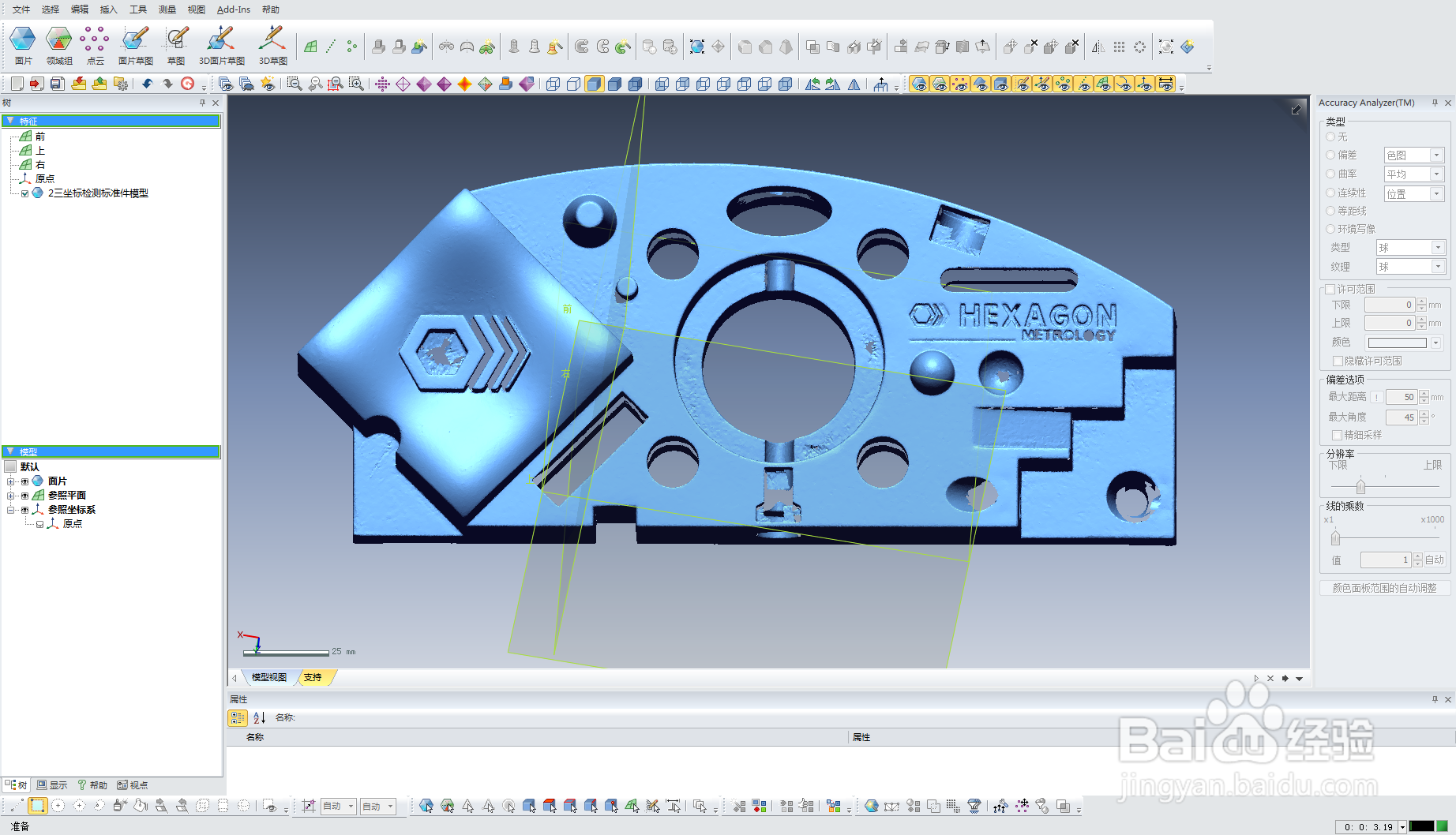

平滑处理。点击面片命令模式，选择平滑命令，平滑程度滑至最大值，确定执行。执行结束后可以对比观察面片表面，由原来的凹凸不平变成平滑。
3

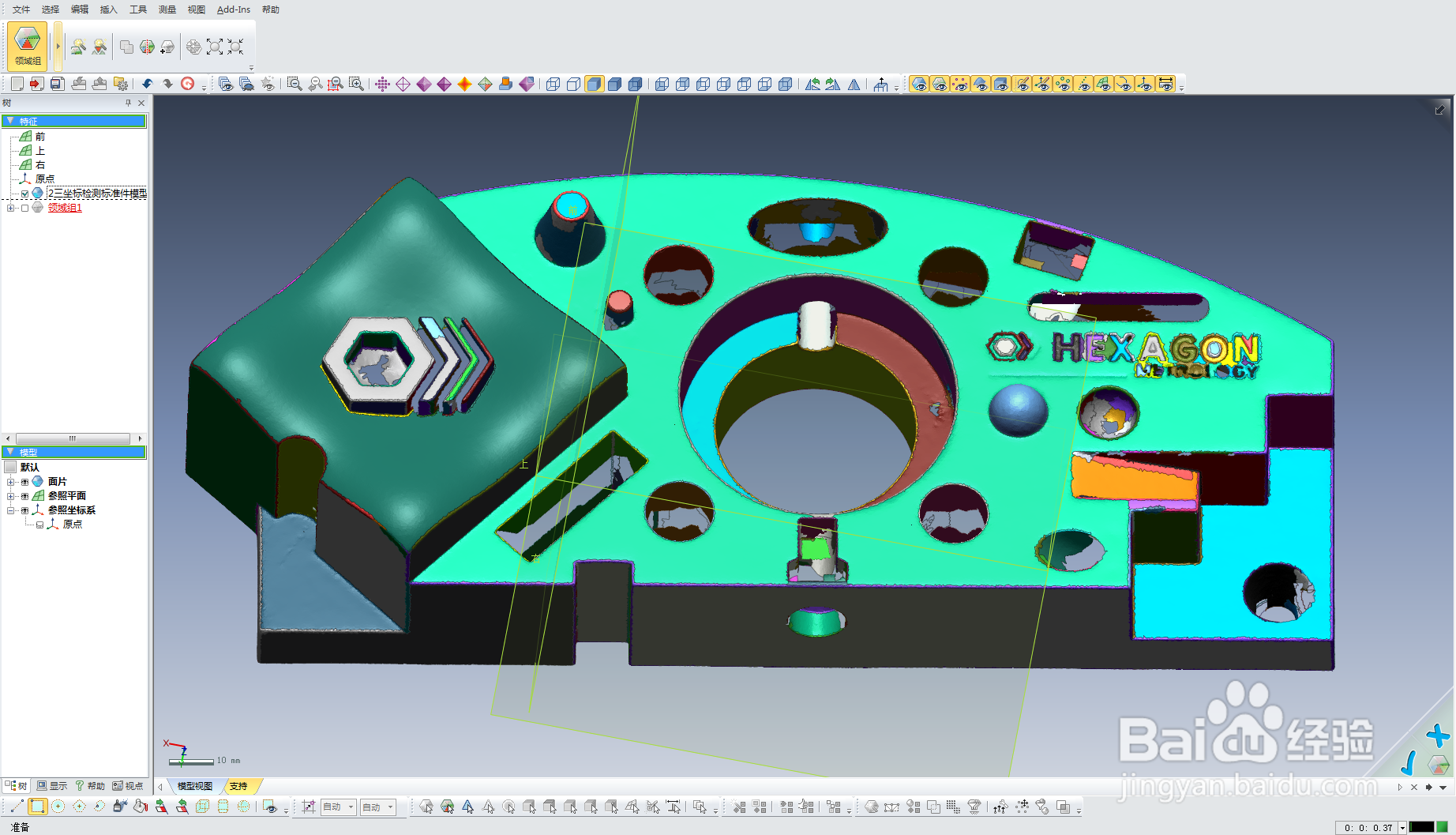

领域化处理。点击领域化命令模式，设置敏感度为20，确定执行。软件对模型自动进行领域化。领域化可以通过不同颜色来区分显示模型的特征。领域化后，若有划分不合适的特征，选择需要合并小领域特征进行合并。
4

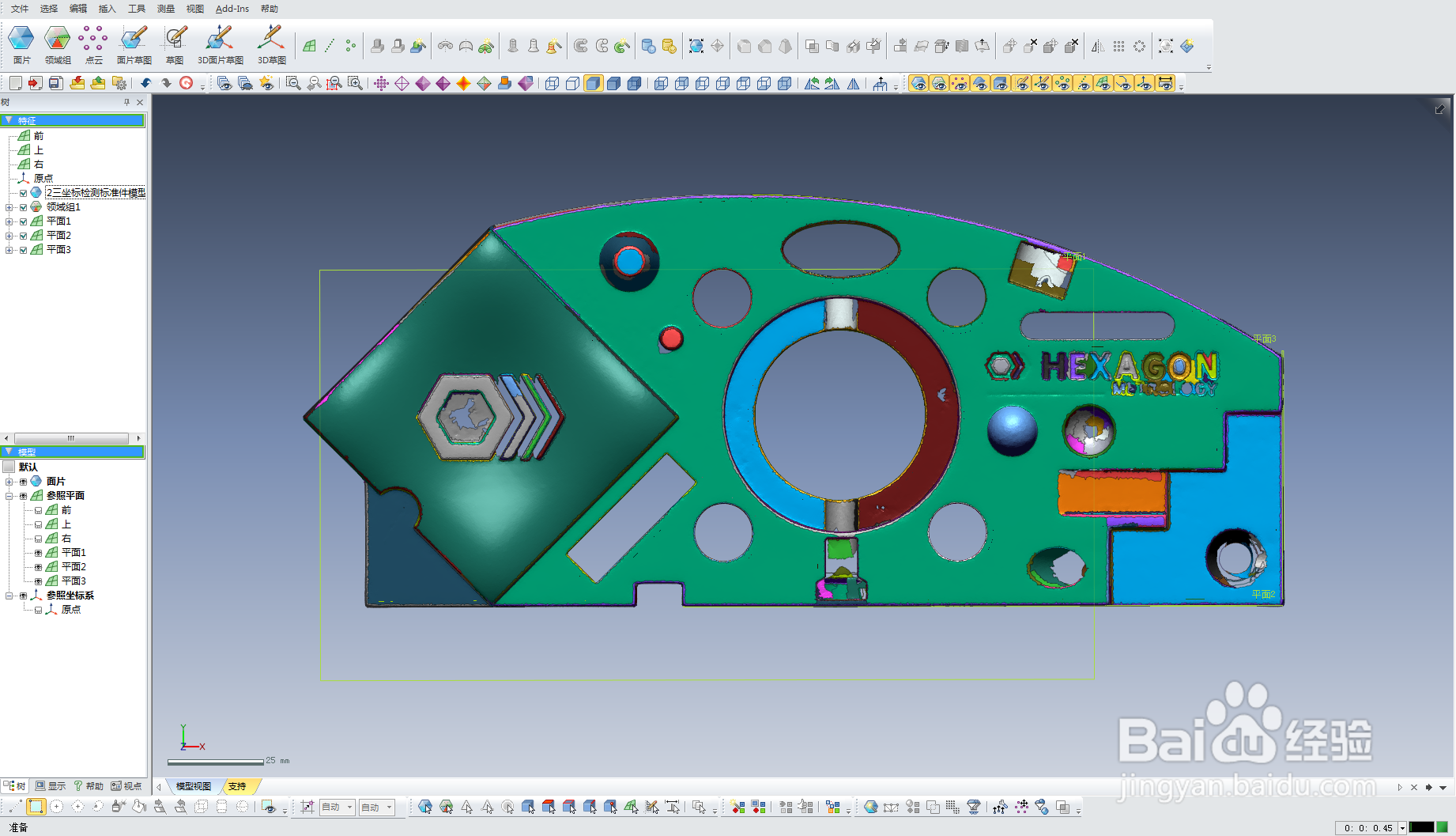

建立基准平面。选择基准平面命令，选择底面平面特征领域，提取建立平面1。眠恩同理，建立侧面平面2和平面3。
5
对齐化。点击手动对齐（【工具】-【对齐】-【手动对齐】），露八裁出现两个窗口，左侧321模式依次选择基准平面1、平面2和平面3，右侧窗口显示对齐化的结果。点击六个视图按钮，观察对应的结果。确定执行。
5
此文章未经许可获取自百度经验
6
对齐实现了软件六个视图按钮与点云模型的对应关系，点云模型与软件坐标披秤系建立了对应关系。过程中建立的三个基准平面可以删除。
