UG给零件添加拟合约束教程
- 原创
- |
- 浏览：734
- |
- 更新：
![UG给零件添加拟合约束教程]()
1![UG给零件添加拟合约束教程]()
2![UG给零件添加拟合约束教程]()
3![UG给零件添加拟合约束教程]()
4![UG给零件添加拟合约束教程]()
5![UG给零件添加拟合约束教程]()
6![UG给零件添加拟合约束教程]()
7
UG是从事设计行业的小伙伴常用的办公软件，在结合半径相等的柱体时一般都需要用到拟合约束功能，新上手的小伙伴不知道该如何实现这个功能，下面就来看看具体的操作方法吧。
方法/步骤
1、首先打开UG，新建一个文件;
![UG给零件添加拟合约束教程]()
2、然后在装配选项卡上，点击添加；
![UG给零件添加拟合约束教程]()
3、选择要添加的零件，点击确定
![UG给零件添加拟合约束教程]()
4、然后选择工具条上的装配约束；
![UG给零件添加拟合约束教程]()
- 本页面未经授权抓取自百度经验

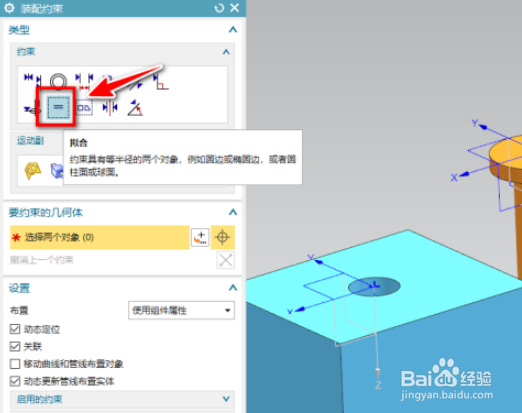

5、在弹出的窗口里选择拟合约束；
![UG给零件添加拟合约束教程]()
6、接着选择两个要拟合的圆弧边线或圆柱面，选择完成后点击确定；
![UG给零件添加拟合约束教程]()
![UG给零件添加拟合约束教程]()
7、点击确定后，两个零件就添加了拟合约束，效果如下图所示。
![UG给零件添加拟合约束教程]()
END
总结
UG装配中给零件添加拟合约束步骤
1、首先打开UG，新建一个文件;
2、然后在装配选项卡上，点击添加；
3、选择要添加的零件，点击确定
4、然后选择工具条上的装配约束；
5、在弹出的窗口里选择拟合约束；
6、接着选择两个要拟合的圆弧边线或圆柱面，选择完成后点击确定；
7、点击确定后，两个零件就添加了拟合约束，效果如下图所示。
