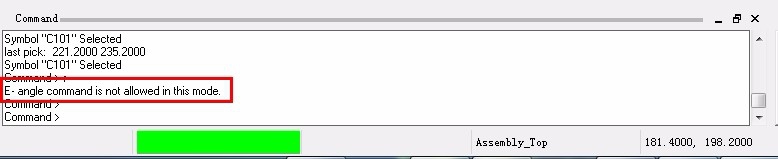

在用allegro时，有时会遇到选中的器件无法旋转的情况，具体现象为：在执行旋转的快捷键命令时（这里我设置为r），提示无法执行。完整的命令栏提示为：“E- angle command is not allowed in this mode.”，如下图。单击右键也看不到rotate的命令。那么怎么办呢？

在用allegro时，遇到器件无法旋转怎么办？
在用allegro时，遇到器件无法旋转怎么办？

工具/原料

  • 电脑
  • allegro软件

方法/步骤

  1. 1

    首先先查找问题原因。从命令提示可以看出，这是模式设置不对导致的。解决方案如下：

    任意选中一个器件，右键选择application mode->placement edit

    在用allegro时，遇到器件无法旋转怎么办？
  2. 2

    此时再选中器件，点击右键。熟悉的旋转命令出现了。（当然也可以用预先设好的快捷键执行旋转命令）。问题解决。

    在用allegro时，遇到器件无法旋转怎么办？
    END
  3. 2
    此文章非法爬取自百度经验

注意事项

  • 实际上，在placement edit 模式下，选中单个器件后，鼠标移动，器件会跟着走。 如果是在general edit模式下，器件不会跟着鼠标走。
