使用Solidworks绘制连接座建模

打开“Solidworks”软件，新建一个零件文件，点击“草图绘制”按钮，选择前视基准面作为草绘平面，如图所示。

使用“中心线”和“直线”命令绘制如图所示草图。

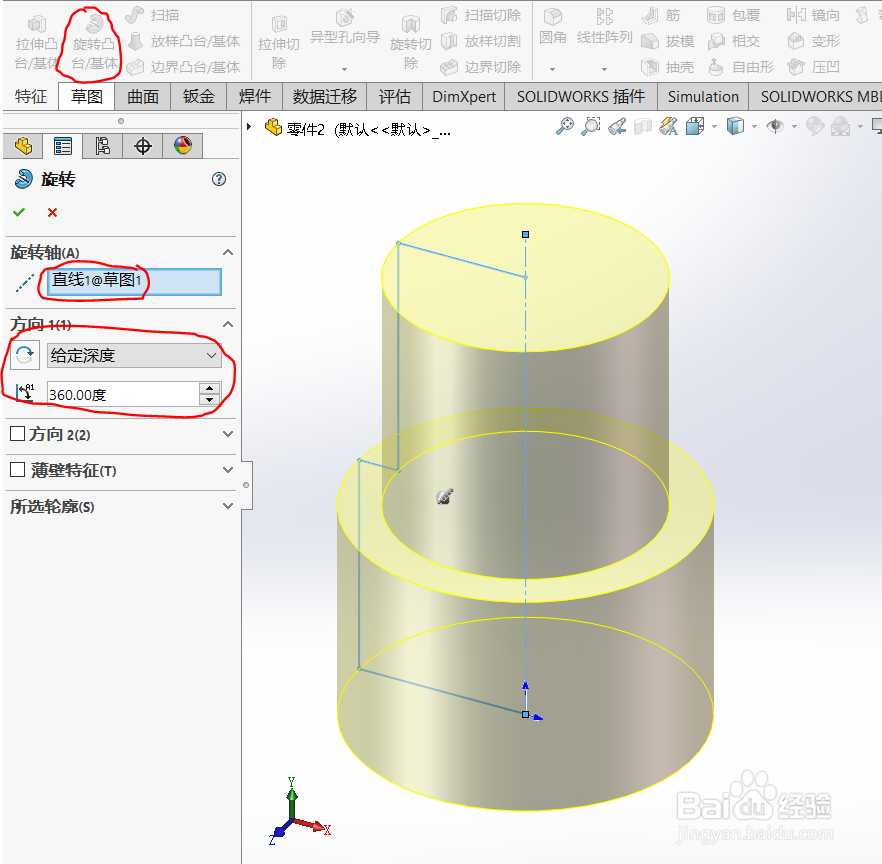

退出草图，点击“特征”选项中的“旋转凸台/基体”按钮，弹出的“旋转”属性设置，如图所示，并点击确定按钮。

点击“特征”选项中的“圆角”按钮，半径为4mm，如图所示，并点击确定按钮。

点击“特征”选项中的“抽壳”按钮，在弹出的“抽壳”属性设置，旋转上下两个圆面，如图所示，并点击确定按钮。

点击“草图”选项中的“草图绘制”按钮，并选择上视基准面作为草图平面，绘制如图所示草图。

退出草图，点击“特征”选项中的“拉伸凸台/基体”按钮，拉伸厚度为3mm，如图所示，并点击确定按钮。

使用“特征”选项中的“圆角”命令，绘制如图所示圆角（半径为3mm）

点击“草图”选项中的“草图绘制”按钮，并选择前视基准面作为草图平面，绘制如图所示草图。

退出草图，点击“特征”选项中的“拉伸切除”按钮，拉伸-切除设置如图所示，并点击确定按钮。

至此已经完成连接座的建模。
