使用Solidworks绘制轴零件建模
- 原创
- |
- 浏览：4457
- |
- 更新：
- |
- 标签：软件 SOLIDWORKS
![使用Solidworks绘制轴零件建模]()
1![使用Solidworks绘制轴零件建模]()
2![使用Solidworks绘制轴零件建模]()
3![使用Solidworks绘制轴零件建模]()
4![使用Solidworks绘制轴零件建模]()
5![使用Solidworks绘制轴零件建模]()
6
轴零件是设计工作中经常遇到的零件之一，本文就简单介绍一下轴零件的建模过程。
方法/步骤
打开Solidworks软件，新建一个零件文件，并点击“草图绘制”按钮，选择前视基准面作为草图绘制平面，如图所示。
![使用Solidworks绘制轴零件建模]()
点击“草图”选项中的“中心线”按钮，绘制如图所示中心线。
![使用Solidworks绘制轴零件建模]()
- 此文章未经授权抓取自百度经验

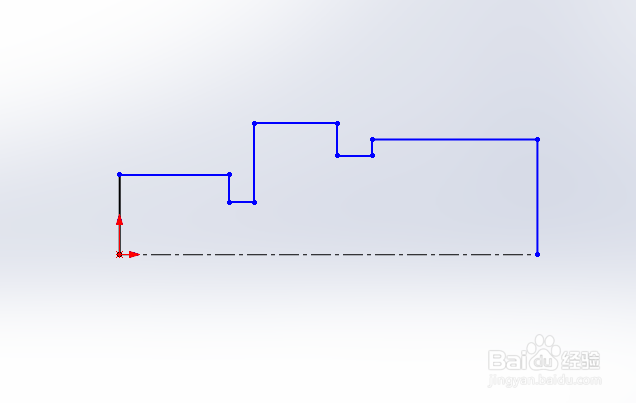

点击“草图"选项中的”直线“按钮，绘制如图所示草图。
![使用Solidworks绘制轴零件建模]()
添加尺寸约束。点击“草图”选项中的“智能尺寸”，给步骤3绘制的直线标注相应的尺寸约束，如图所示。
![使用Solidworks绘制轴零件建模]()
退出草图，并点击“特征”选项中的“旋转凸台/基体”按钮，设置如图所示。
![使用Solidworks绘制轴零件建模]()
点击确定按钮，即完成轴的建模过程，如图所示。
![使用Solidworks绘制轴零件建模]()
END
