使用Solidworks绘制隔弧板模型

打开Solidworks软件，新建一个零件文件，点击“草图绘制”按钮，并选择“上视基准面”作为草图绘制平面，如图所示。

绘制圆。点击“圆”按钮，绘制如图所示圆。

退出草图，并点击“特征”选项中的“拉伸凸台/基体”按钮，给定深度为12mm，如图所示。

点击“拉伸切除”按钮，选择圆台的上面作为草绘平面，并绘制如图所示草图。

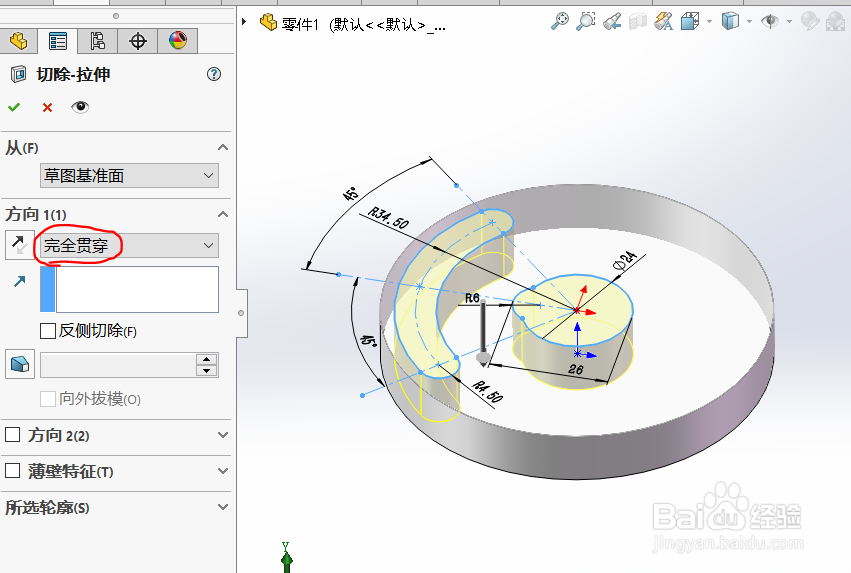

退出草图，在弹出的“切除-拉伸”属性栏中选择“完全贯穿”，如图所示。并点击确定。

再点击“拉伸切除”按钮，选择圆台的上面作为草绘平面，并绘制如图所示草图。

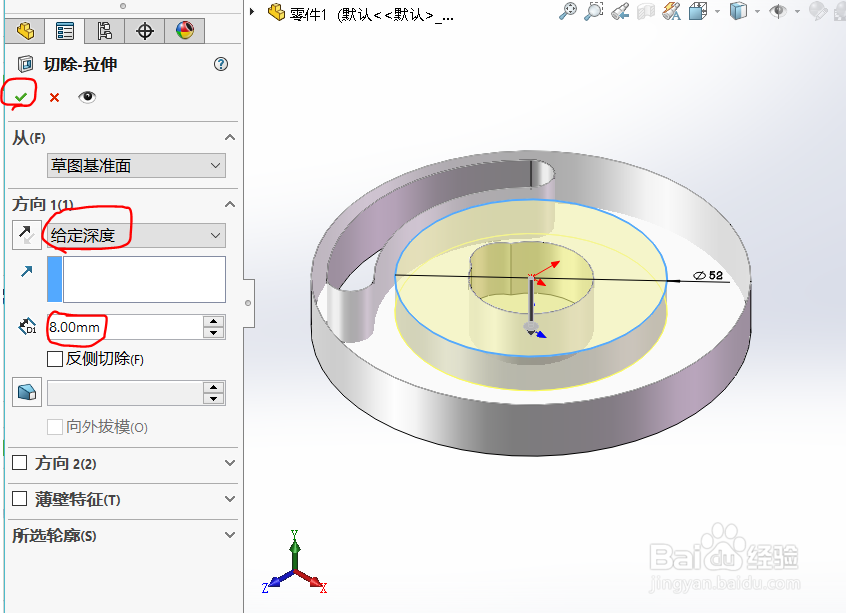

退出草图，在弹出的“切除-拉伸”属性栏中选择“给定深度”，深度为8mm，如图所示。并点击确定。

点击“圆角”按钮，绘制步骤7绘制切除圆的圆角半径为2mm，如图所示。

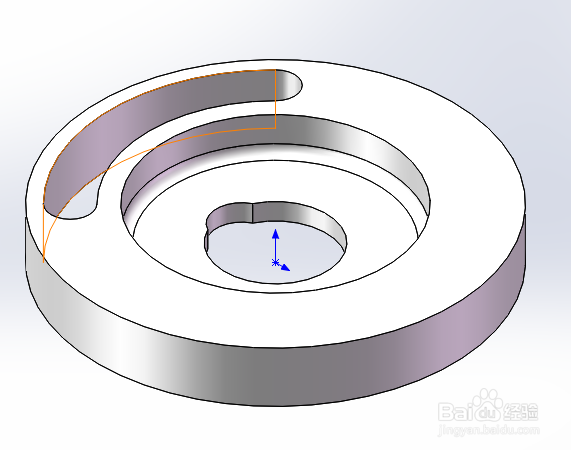

点击确定按钮后，建模已经完成，如图所示。
