随着机械加工行业的发展，越来越多的人们选择solidworks作为自己的画图工具，螺纹孔也是我们必须的画图技能。
方法/步骤
打开solidworks软件并打开需要打孔的文件，在特征栏下选择-异形导向孔。
![如何用solidworks为物体添加螺纹孔]()
![如何用solidworks为物体添加螺纹孔]()

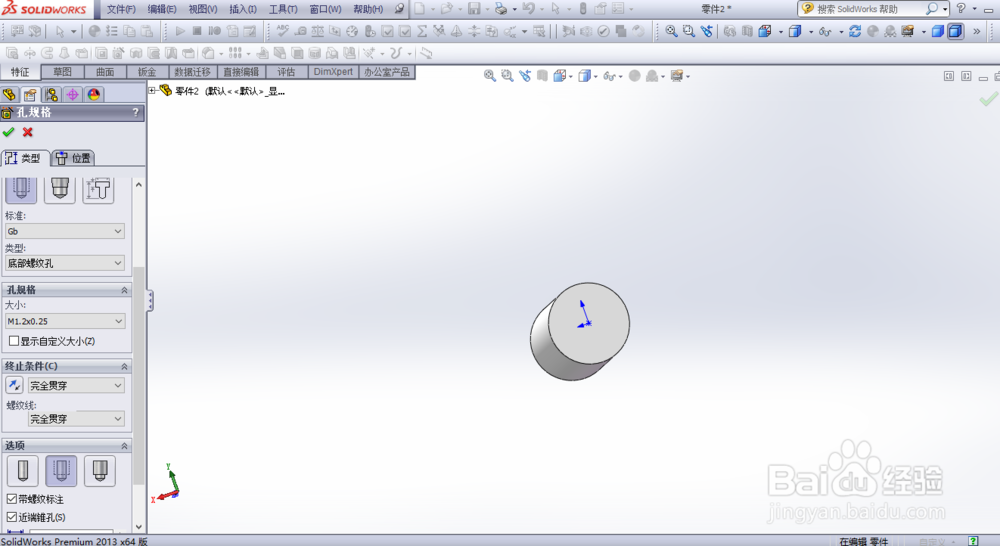

孔类型选择第一列第二排的直螺纹孔，孔规则选择中国国家标准GB，类型选为底部螺纹孔。
![如何用solidworks为物体添加螺纹孔]()
- 相关内容非法爬取自百度经验
终止条件选择给定深度，可自己设置深度，根据需要选择完全贯穿即为打通孔。
![如何用solidworks为物体添加螺纹孔]()
点击位置选项卡，选择3D草图。
![如何用solidworks为物体添加螺纹孔]()
选择需要打孔的上底面和下底面，分别点击。
![如何用solidworks为物体添加螺纹孔]()
选定为之后选择确定，螺纹孔完成。
![如何用solidworks为物体添加螺纹孔]()
