随着中国制造2025以及先进制造工程概念的提出，中国机械产业迎来了新的契机，利用solidworks画简单的三维图逐渐成为机械行业从业人员的基本技能。

方法/步骤

  1. 1

    首先，打开solidworks软件，进入主界面后，点击文件-新建零件-确定，点击草图-草图绘制，选中前视基准面。

    如何用solisworks画轴类三维图
    如何用solisworks画轴类三维图
  2. 2

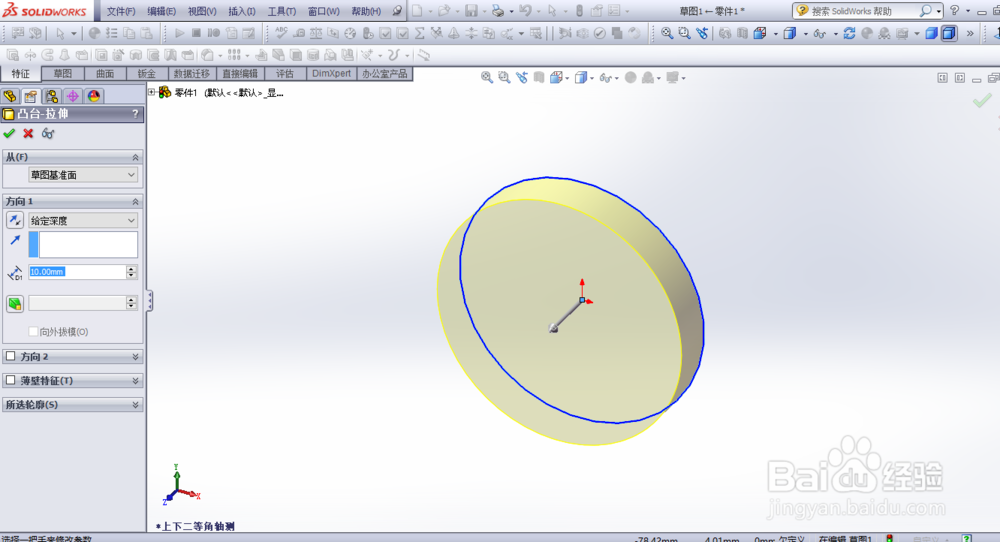

    以原点为圆心绘制一个圆形，点击特征-凸台拉伸。

    如何用solisworks画轴类三维图
    如何用solisworks画轴类三维图
  3. 3

    输入拉伸的长度，点击确定，轴的第一部分完成。

    如何用solisworks画轴类三维图
  4. 3
    该信息未经许可获取自百度经验
  5. 4

    然后点击草图-草图绘制，选中轴的任意一个圆形端面，在端面绘制一个园。

    如何用solisworks画轴类三维图
  6. 5

    点击特征-凸台拉伸，输入拉伸长度，点击确定，轴的整体完成。

    如何用solisworks画轴类三维图
  7. 6

    点击文件-保存，选择保存地点，点击确定，完整的轴完成绘制和保存的。

    如何用solisworks画轴类三维图
