继电器控制直流电机正反转在Proteus上的仿真

 打开Proteus软件新建一个工程，在元器件库找到直流电机和电池将其拖入工作区域。

直流电机有两个接线端分别是正极和负极，当直流的电机的正极接电池的正极，直流电机的负极接电池的负极时直流电机就正转；当直流电机的正极接电池的负极，直流电机的负极接电池的正极时直流电机就反转。

如何实现直流电机的正反转控制呢，总不能改变一次旋转反向就重新接一次线吧！当然不用了，只需要两个继电器和两个按钮就可以实现直流电机的正反转控制。在软件库里找到的继电器和按钮，拖入工作区域。

注意继电器是12V的还需要一个12V的电池组来控制继电器，要改变直流电机的正负极接线需要两个继电器，两个按钮来控制两个继电器，这两个按钮一个是正转按钮，当按下正转按钮时直流电机正转；一个是反转按钮，当按下反转按钮时直流电机反转。电路如图

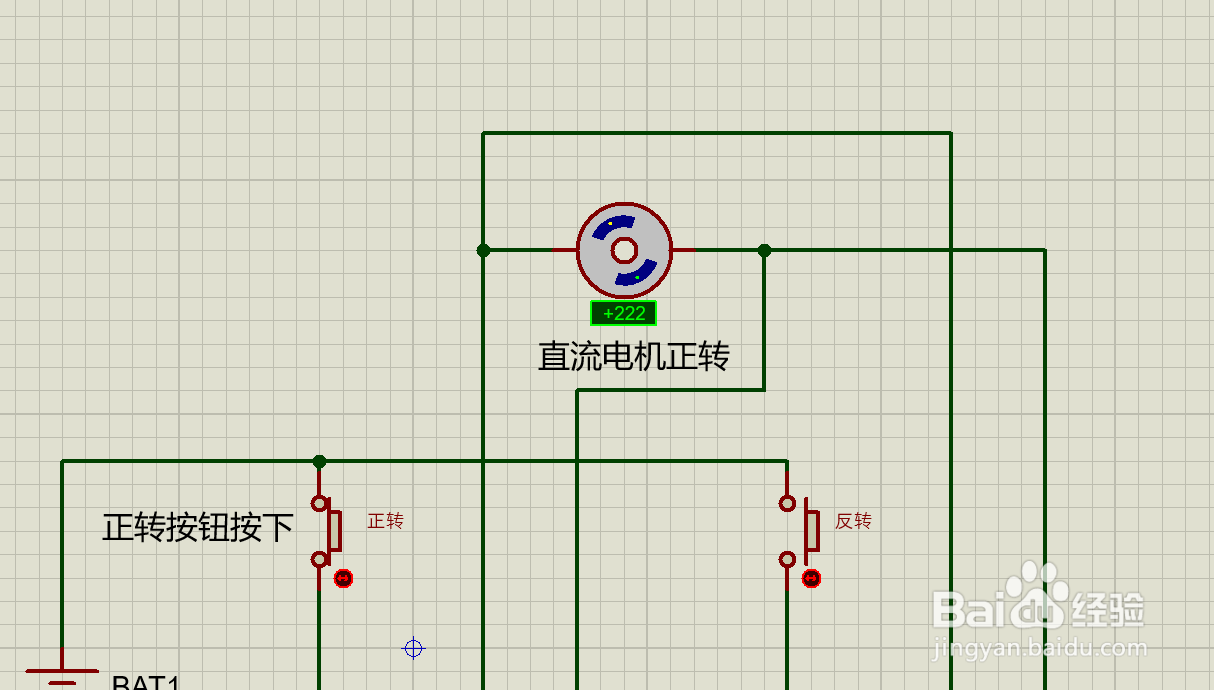

点击仿真按钮则电路处于工作状态，按下正转按钮时直流电机开始正转。

按下反转按钮时直流电机开始反转。
