Arduino频率测量在TinkerCAD上的仿真

原创
|
浏览：155
|
更新：2020-07-22 16:50

频率是单位时间内完成周期性变化的次数，是描述物体周期运动频繁程度的物理量。频率这个物理量在生活中和工业中还是经常遇到的，生活中经常听到的手机的频率，电脑的频率，还有看电视或听收音机时常说的换个频道，换个频道就是改变频率。工业中像数据采集频率，数据存储频率，还有一些传感器的输出信号也是脉冲频率的。如何测量频率呢，用Arduino就可以对频率进行测量，在TinkerCAD上仿真一下吧

工具/原料

电脑

方法/步骤

1
打开TinkerCAD软件，将组件选择全部找到函数发生器拖到工作区域。这个函数发生器可以产生不同频率的脉冲信号。
2

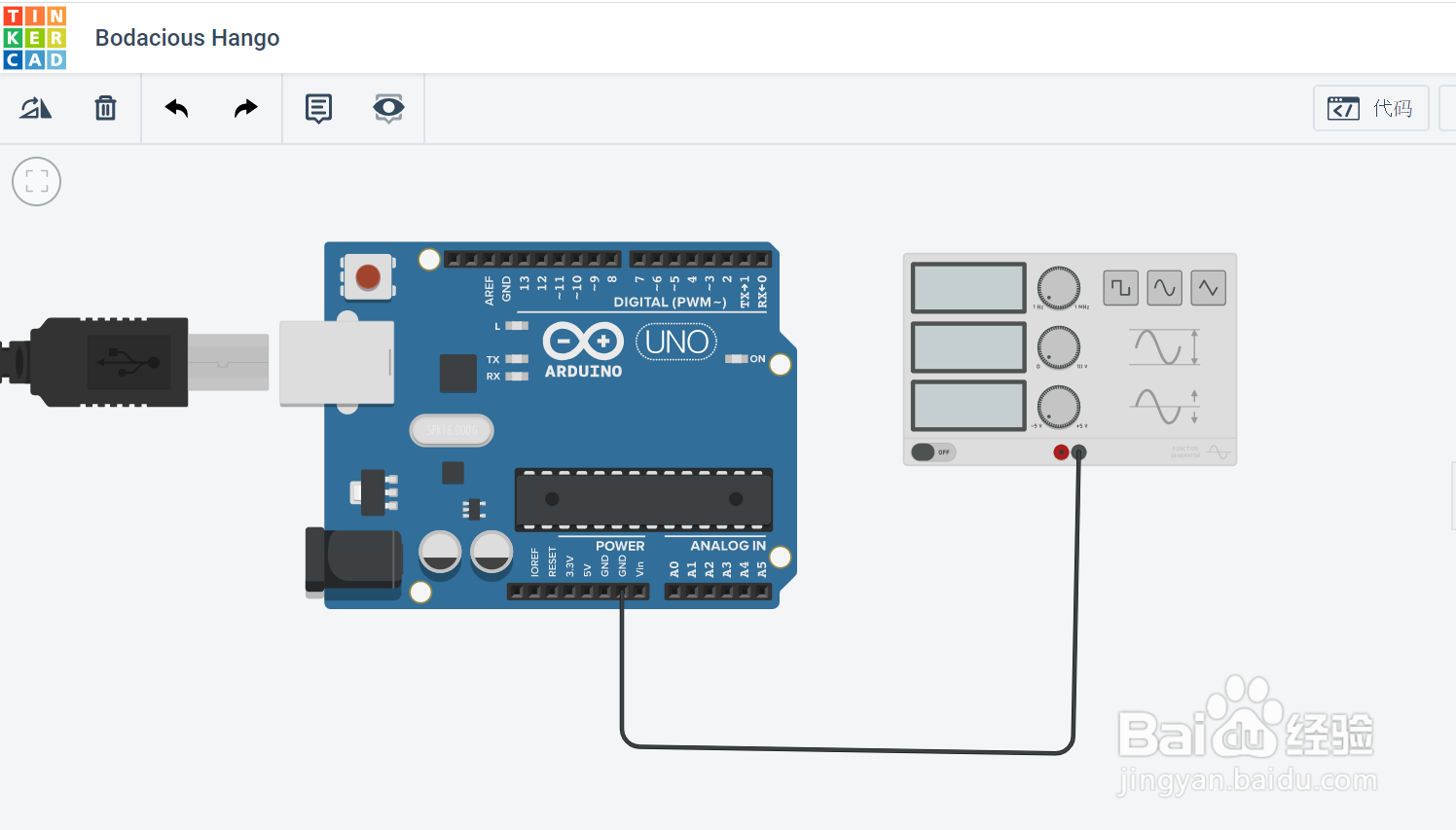

将Arduino 拖入工作区域，将函数发生器的黑色接线柱和Arduino的GND连接起来。
3
那函数发生器的红色接线柱接哪儿呢，是不是可以随便接一个Arduino的数字引脚就可以呀。这个还真的不能随便接，因为测量频率要用到Arduino的中断功能。Ardino不同的板子中断引脚不同，Ardino UNO只有两个外部中断对应的引脚是2和3。
4
那选择外部中断0，将函数发生器的红色接线柱接到Arduino的2号引脚
5
硬件连线接完成了，简单吧！就两根线。so easy!。开始进行编程，程序最主要的一个函数就是中断函数attachInterrupt(interrupt, function, mode)；函数主要有interrupt, function和mode三个参数，它们的意义为：interrupt：初始化的外部中断编号， Arduino UNO只有外部中断0和外部中断1；function：中断服务函数的名字，即当外部中断被触发时，将会自动调用这个函数；mode：中断触发的方式，可选方式如下
6
了解了中断函数attachInterrupt(interrupt, function, mode)的参数意义后，就可以使用中断函数进行频率测量了。测量程序为
7

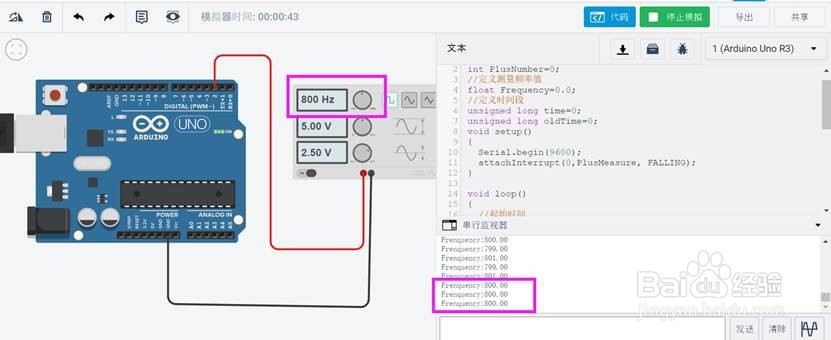

编写好程序后就可以进行仿真了，点击开始模拟按钮。调节函数发生器的输出频率观察Arduino测量频率的变化。
